SO-DIMM DDR2 (2003.)

DRAM memorije

SO-DIMM ili SODIMM (eng. small outline dual in-line memory module) vrsta je računalne memorije izgrađene pomoću integriranih sklopova. SO-DIMM je manja alternativa DIMM-u, jer su približno upola manji od uobičajenih DIMM-ova zbog čega se koriste u sustavima s ograničenim prostorom, koji uključuju prijenosna računala, osobna računala malenog formata poput onih koja se temelje na matičnim pločama Mini-ITX, vrhunskim nadogradljivim uredskim pisačima i mrežnom hardveru kao što su usmjerivači i NAS uređaji.

DDR2 SO-DIMM ima 200 pinova, ali 200 pinova ima i DDR SO-DIMM. U oba slučaja urez se nalazi na petini duljine ploče (20 pinova + urez + 80 pinova), ali u DDR2 urez se nalazi malo bliže središtu ploče. Ove dvije vrste memorije nisu kompatibilne. Različita mjesta s urezima dizajnirana su za sprječavanje spajanja memorije i memorijskih utora različitih generacija DDR-a zbog električne nekompatibilnosti, pomažući istovremeno u vizualnoj identifikaciji 200-pinskih SO-DIMM modula. DDR SO-DIMM moduli rade na 2,5 V, dok DDR2 SO-DIMM moduli rade na 1,8 V. DIMM DDR2 izašao je na tržište 2003. pa je pretpostavka da je iste ili tu negdje godine izašao i SO-DIMM DDR2.

DDR2 (Double Data Rate 2 Synchronous Dynamic Random-Access Memory) je tip SDRAM memorije koji udvostručava brzinu DDR memorije i učetverostručuje brzinu SDRAM memorije, koristeći istu frekevenciju. Veća brzina uz manje snage postiže se radom internog sata na polovici brzine sabirnice podataka što omogućuje proizvodnju četiri prijenosa podataka po unutarnjem taktu.

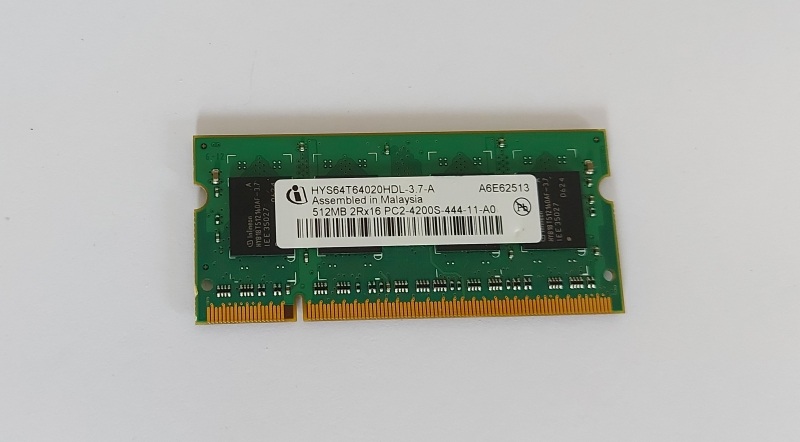

SO_DIMM_DRR2_front

Image 1 of 2
