72-pin SIMM FPM (1990.)?

DRAM memorije

SIMM (single in-line memory module) vrsta je memorijskog modula koji sadrži memoriju sa slučajnim pristupom koja se koristi u računalima od ranih 1980-ih do kraja 1990-ih. SIMM-ove je 1982. izumio James J. Parker u Zenith Microcircuits, a prvi kupac bio je Wang Laboratories. Wang Laboratories pokušao ga je patentirati što mu je odobreno u travnju 1987.

72-pinski SIMM FPM počeo se koristiti početkom 1990-tih kao zamjena za 30-pinski SIMM FPM. dolazi u standardnim veličinama od 1 MB, 2 MB, 4 MB, 8 MB, 16 MB, 32 MB, 64 MB i 128 MB (standard također definira 3,3 V module s dodatnim adresnim linijama adrese i do 2 GB). S 12 adresnih linija, koje mogu pružiti ukupno 24 bita, dva niza čipova i 32-bitnim izlazom podataka, apsolutni maksimalni kapacitet je 128 MB.

FPM DRAM (Fast Page Mode Dynamic Random Access Memory) memorija unaprijedila je prijašnji FP DRAM putem principa podrške pohranjenih adresa. Ako je novi podatak koja se čita iz memorije u istom retku kao i prethodni, tada adresa retka u kojem je podatak u memorijskom polju nije potrebna, a odabir podataka vrši se iz međuspremnika podataka (data buffer) putem adrese stupca u memorijskom polju. Signal pristupa retku (Row Access Strobe – RAS) i dalje je aktivan dok se signal pristupa stupcu (Column Access Strobe – CAS) mijenja kako bi se očitao niz memorijskih ćelija. Ovo je pomoglo da se značajno skrati vrijeme čitanja podataka iz memorije.

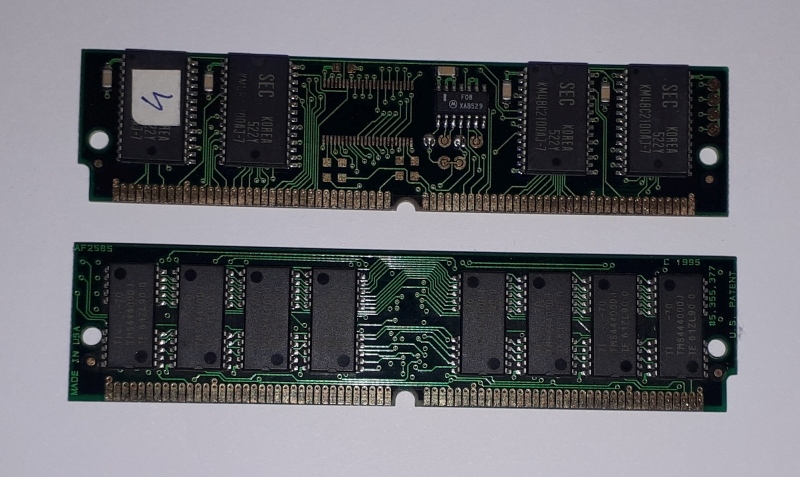

72-pin-SIMM-FPM_4

Image 2 of 2

Izvori
SIMM – Wikipedia
72-pin SIMM – Vogons Wiki
Absolute Beginner’s Guide to A+ Certification
FPM DRAM (Fast Page Mode DRAM) – Bauman National Library
FPM DRAM (Fast Page Mode DRAM) – Techtarget Network
